Cutii de viteze planetare: un ghid aprofundat pentru tipuri, aplicații și beneficii

I. Introducere în cutii de viteze planetare

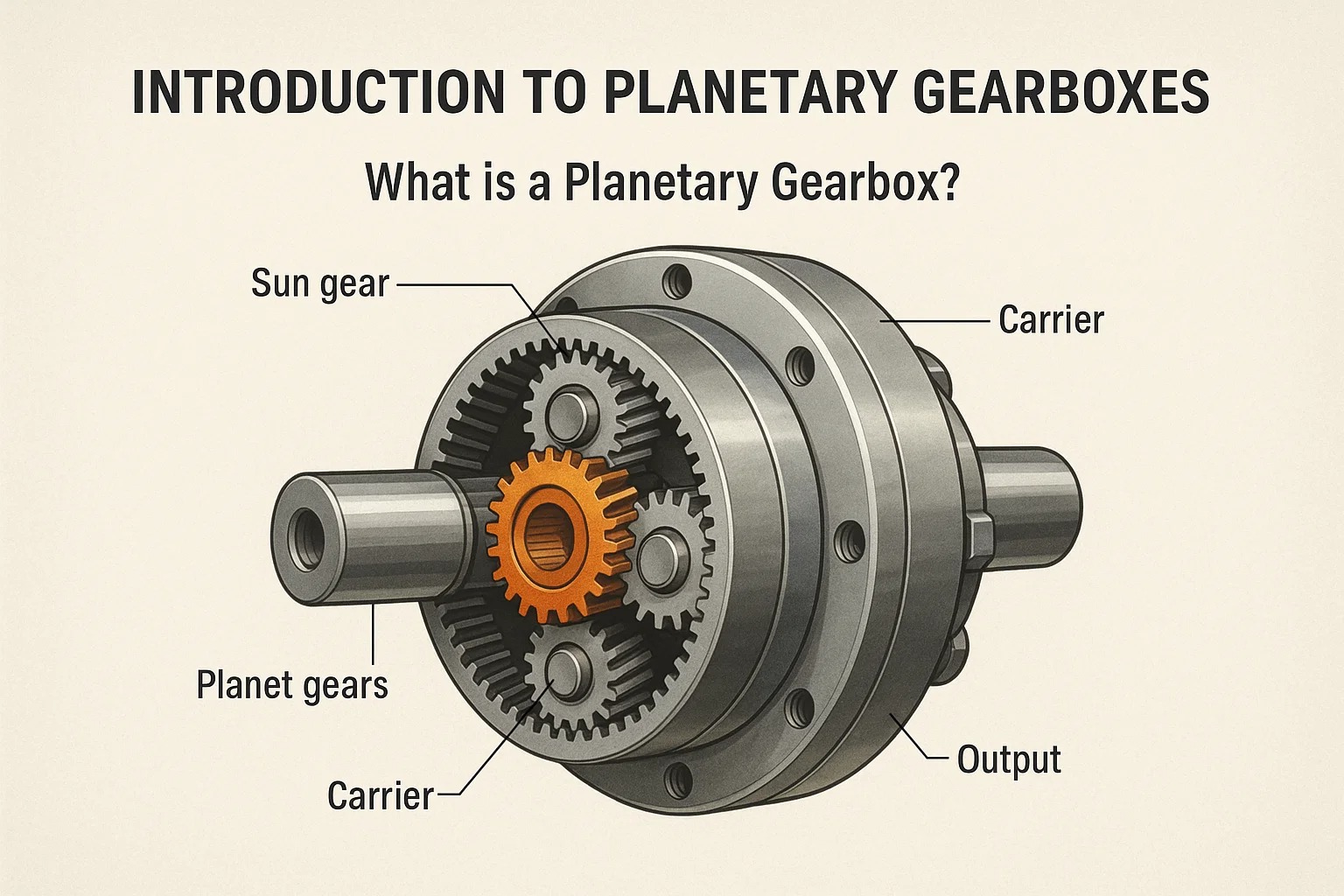

1. Ce este o cutie de viteze planetară?

O cutie de viteze planetară, cunoscută și sub denumirea de cutia de viteze epiciclică, este un sistem de viteze sofisticat caracterizat prin aranjarea sa unică de viteze. Spre deosebire de cutiile de viteze tradiționale paralele, o cutie de viteze planetară este fsaumată dintr -un angrenaj central „soare”, un angrenaj „inel” exterior (angrenaj intern) și mai multe angrenaje „planete” care se învârt în jurul angrenajului soarelui, în timp ce se amestecă atât cu soarele, cât și cu angrenajul inelar. Aceste angrenaje pentru planetă sunt de obicei montate pe un „transportator” mobil, care dictează mișcarea lor orbitală. Acest aranjament concentric permite distribuirea eficientă a sarcinii între mai multe angrenaje, ceea ce duce la caracteristici de performanță excepționale. Funcția principală a unei cutii de viteze planetare este de a oferi o înmulțire semnificativă a cuplului și reducerea vitezei într -un spațiu remarcabil de compact.

2. Scurtă istorie și evoluție

Principiile fundamentale din spatele angrenajului epiciclic pot fi urmărite în cele mai vechi timpuri, cu aplicații timpurii găsite în ceasurile astronomice și alte dispozitive mecanice complexe. Cu toate acestea, cutia de viteze planetară modernă, așa cum o știm astăzi, a început să se contureze odată cu apariția industrializării și cererea din ce în ce mai mare de soluții puternice, dar compacte de transmisie de energie.

Proiectele de viteze planetare timpurii au fost adesea complexe pentru fabricarea și predispuse la probleme legate de distribuția și uzura încărcăturii. Progresele semnificative în știința materialelor, prelucrarea de precizie și geometria angrenajului au dus la cutii de viteze planetare extrem de eficiente, fiabile și durabile disponibile astăzi. Evoluția a înregistrat o trecere de la proiecte rudimentare la sisteme extrem de proiectate, capabile să gestioneze un cuplu imens, să funcționeze la viteze mari și să îndure condiții dure de mediu. Dezvoltarea lubrifianților avansați și a tehnologiilor de etanșare și -a îmbunătățit în continuare performanța și durata de viață. Astăzi, proiectarea asistată de computer (CAD) și analiza elementelor finite (FEA) joacă roluri cruciale în optimizarea proiectelor de cutii de viteze planetare pentru aplicații specifice, împingând limitele capacităților lor.

3. Avantajele cutiilor de viteze planetare

Cutiile de viteze planetare oferă un set convingător de avantaje care le fac o alegere preferată într -un spectru larg de industrii. Designul lor unic oferă în mod inerent mai multe avantaje cheie:

• Densitate ridicată a cuplului: Poate că cel mai semnificativ avantaj este capacitatea lor de a transmite un cuplu foarte ridicat într -un volum relativ mic. Acest lucru se datorează capabilităților de partajare a sarcinii dintre mai multe angrenaje planete, înmulțirea eficientă a zonei de contact și distribuirea stresului.
• Dimensiune compactă: Aranjamentul concentric al angrenajelor permite un design foarte compact și de economisire a spațiului. Acest lucru este crucial în aplicațiile în care spațiul este la o primă, cum ar fi robotica, aerospațial și utilaje portabile.
• Eficiență ridicată: Cutiile de viteze planetare sunt renumite pentru eficiența lor de transmisie ridicată a puterii, depășind adesea 95% într -o singură etapă. Acest lucru este atribuit contactului pur de rulare între dinții angrenajului, ceea ce minimizează pierderile de frecare în comparație cu alte aranjamente de viteză.
• Precizia și rigiditatea pozițională excelentă: Distribuția echilibrată a sarcinii și construcția rigidă a cutiilor de viteze planetare contribuie la o reacție minimă (jocul dintre angrenajele de plasare) și rigiditatea torsională ridicată. Acest lucru le face ideale pentru aplicații care necesită un control precis al mișcării, cum ar fi automatizarea industrială și robotica.
• Z.........gomot redus și vibrații: Mai multe puncte de contact și componente rotative echilibrate într -o cutie de viteze planetară duc la o funcționare mai netedă și la niveluri reduse de zgomot și vibrații în comparație cu cutiile de viteze convenționale.
• Raporturi de viteză versatile: Prin modificarea numărului de dinți de pe soare, planetă și angrenaje de inel și prin stivuirea mai multor etape, se poate obține o gamă largă de raporturi de reducere, oferind cerințe de aplicare diverse.
• Aranjamentul arborelui coaxial: Atât arborele de intrare, cât și cele de ieșire sunt de obicei coaxiale, simplificând proiectarea și integrarea mașinii. Acest lucru elimină nevoia de arbori compensați și complexități de montare asociate.
• Durabilitate și durată de viață lungă: Cu un lubrifiere și întreținere corespunzătoare, capabilitățile robuste de design și partajare a sarcinii ale cutiilor de viteze planetare contribuie la o durată de viață operațională lungă, chiar și în condiții solicitante.

Aceste avantaje fac colectiv cutii de viteze planetare o componentă indispensabilă în numeroase sisteme mecanice moderne, care determină inovația și eficiența în industrii.

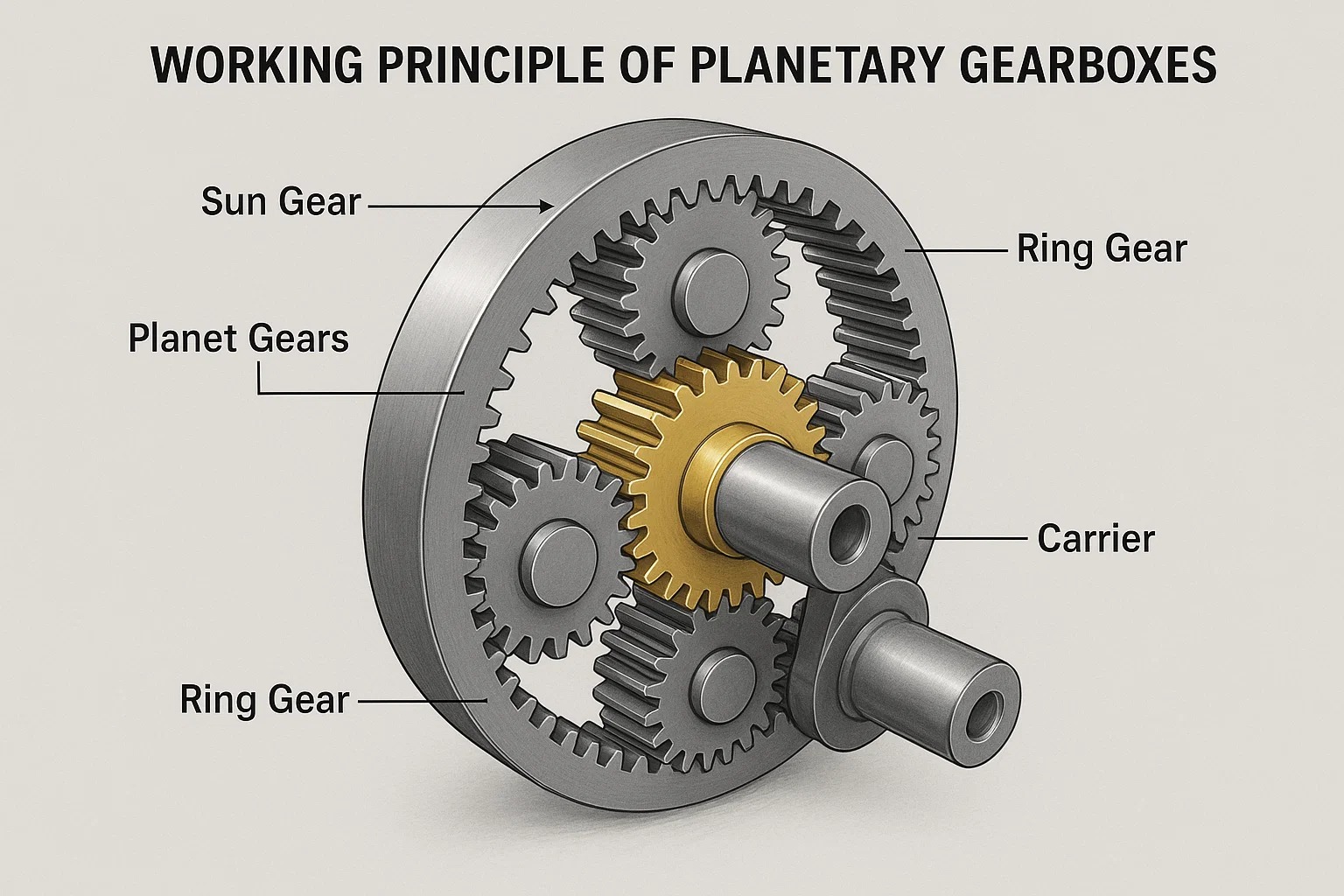

Ii. Principiul de lucru al cutii de viteze planetare

Performanța remarcabilă a unei cutii de viteze planetare provine din configurația sa internă ingenioasă și modul în care interacționează componentele sale. Înțelegerea acestui mecanism este esențială pentru aprecierea utilității sale răspândite.

1. Componente: echipament de soare, angrenaje pentru planetă, angrenaj inelar, purtător

O cutie de viteze tipică planetară, în forma sa cea mai de bază, cuprinde patru componente fundamentale, fiecare jucând un rol critic în procesul de transmisie a puterii:

• Sun Gear: Aceasta este echipamentul central, analog cu soarele din sistemul nostru solar (de unde și numele „planetar”). De obicei, este uneltele de intrare într -o configurație de reducere a vitezei sau uneltele de ieșire într -o configurație în creștere a vitezei. Se plânge extern cu angrenajele planetei.
• Planet Gears: Acestea sunt de obicei două sau mai multe viteze care orbitează în jurul angrenajului central al soarelui. Se plasă atât cu echipamentul soarelui, cât și cu dinții interni ai angrenajului inelului. Angrenajele Planet sunt responsabile de distribuirea încărcării și transmiterea puterii de la uneltele solare la angrenajul sau purtătorul inelului sau invers. Numărul de angrenaje pentru planetă afectează capacitatea de încărcare a sarcinii și echilibrul sistemului.
• Angrenaj inelar (angrenaj annulos / angrenaj intern): Acesta este un angrenaj exterior cu dinți interni care se plasă cu angrenajele planetei. Încapsulează uneltele de soare și planetă. Angrenajul inelar poate fi staționar, acționând ca membru de reacție sau poate fi condus sau furnizat producția. Dintii săi interni oferă o suprafață de contact stabilă si robustă pentru angrenajele planetei.
• Transportator (Planet Purtător / ARM): Aceasta este o componentă structurală care ține angrenajele planetei în loc și își menține distanțarea în jurul echipamentului soarelui. Angrenajele planetei sunt de obicei montate pe arbori fixați pe transportator, permițându -le să se rotească pe propriile axe, în timp ce se învârt simultan în jurul angrenajului soarelui. Transportatorul poate servi drept intrare, ieșire sau o componentă staționară, în funcție de configurația cinematică dorită.

Acest aranjament unic, coaxial al angrenajelor, permite adăpostirea întregului tren de viteze într -o carcasă cilindrică compactă, care este un avantaj major de proiectare.

2. Cum interacționează angrenajele

Interacțiunea acestor patru componente determină reducerea vitezei de viteze, înmulțirea cuplului și direcția de rotație. Principiul operațional se bazează pe fixarea uneia dintre cele trei componente rotative principale (Soare, purtător sau unelte de inel) și apoi utilizarea unui altul ca intrare și a treia ca ieșire.

Să luăm în considerare cea mai frecventă configurație pentru reducerea vitezei:

• Intrare: Sun Gear este de obicei condus de un motor.
• Staţionar: Angrenaj inelar este fixat fix (împiedicat să se rotească).
• Ieșire: Carrier devine arborele de ieșire.

În această configurație:

1. Pe măsură ce angrenajul soarelui se rotește, conduce angrenajele planetei.
2. Deoarece angrenajele planetei sunt, de asemenea, însoțite de staţionar Angrenajul cu inel, sunt obligați să „meargă” sau să se rostogolească de -a lungul interiorului angrenajului inelului.
3. Această mișcare de rulare face ca uneltele planetei să se orbiteze în jurul echipamentului soarelui, purtându -și sprijinul purtător cu ei.
4. Deoarece angrenajele planetei se rostogolesc și orbitează, purtătorul se rotește cu o viteză mult mai lentă decât uneltele solare de intrare, reducând efectiv viteza și înmulțind cuplul.

Alte configurații sunt posibile:

• Transportator fix: Dacă transportatorul este menținut staționar, sistemul acționează ca o reducere stşiard a angrenajului în care soarele conduce planetele, care apoi conduc angrenajul inelului. Acest aranjament poate fi utilizat pentru reducerea vitezei sau creșterea, adesea cu diferite direcții de ieșire.
• Fixarea echipamentului soarelui: Dacă uneltele solare este menținută staționară și angrenajul inelar este condus (intrare), transportatorul poate deveni producția, rezultând un raport de reducere diferit.

Frumusețea designului planetar constă în capacitatea sa de a distribui sarcina pe mai multe viteze planete. Fiecare angrenaj al planetei poartă o porțiune din cuplul total, ceea ce duce la:

• Capacitate crescută de încărcare: Sarcina este partajată, astfel încât fiecare dinte de viteză experimentează mai puțin stres în comparație cu un tren de viteze convențional, unde toată sarcina este transmisă printr -un singur punct de plasă.
• Operație mai ușoară: Mai multe puncte de contact reduc vibrațiile și zgomotul.
• Eficiență mai mare: Acțiunea pură de rulare între angrenaje minimizează frecarea glisantă.

3. Calculul raportului de viteză

Raportul de viteză (i) al unei cutii de viteze planetare depinde de componentele fixe, de intrare și ieșire, precum și de numărul de dinți de pe echipamentul soarelui ( Z s ​ ), angrenaj inelar ( Z r ​ ) și angrenajele planetei ( Z p ​ ) În timp ce numărul de angrenaje pentru planetă ( N p ​ ) afectează capacitatea de încărcare, nu influențează direct raport în sine.

Să luăm în considerare cea mai frecventă configurație în care Angrenajul inelar este fix (staționar) , Sun Gear este intrarea , și Transportatorul este ieșirea .

Pentrumula pentru raportul de viteze (i) din această configurație comună (viteza de intrare / viteza de ieșire) este:

i = 1 Z r / Z s

Unde:

• Z r ​ = Numărul de dinți pe angrenajul inelar
• Z s ​ = Numărul de dinți pe echipamentul soarelui

Exemplu: Dacă o cutie de viteze planetară are un echipament solid cu 20 de dinți ( Z s ​ = 20 ) și un echipament inelar cu 80 de dinți ( Z r ​ = 80 ), iar angrenajul inelar este fixat:

i = 1 80/20 = 1 4 = 5

Acest lucru înseamnă pentru fiecare 5 rotații ale angrenajului solar de intrare, purtătorul de ieșire se va roti de 1 dată. Viteza este redusă cu un factor de 5, iar cuplul este înmulțit cu un factor de 5 (ignorând pierderile de eficiență).

Note importante privind raportul angrenajului:

• Pentru cutii de viteze planetare cu mai multe etape, raportul general de viteză este produsul raporturilor individuale ale fiecărei etape. De exemplu, dacă aveți două etape, fiecare cu un raport de 5: 1, raportul total ar fi 5 × 5 = 25 : 1 .
• Alte configurații (de exemplu, soare fix, inel de intrare, purtător de ieșire) au formule de raport diferite. Formula generală, derivată folosind ecuația Willis, este un instrument puternic pentru calcularea raporturilor în toate trenurile de viteze epiciclice.

Înțelegerea acestor componente fundamentale și interacțiunea lor dinamică este crucială atât pentru proiectarea, cât și pentru selectarea cutiilor de viteze planetare pentru aplicații specifice.

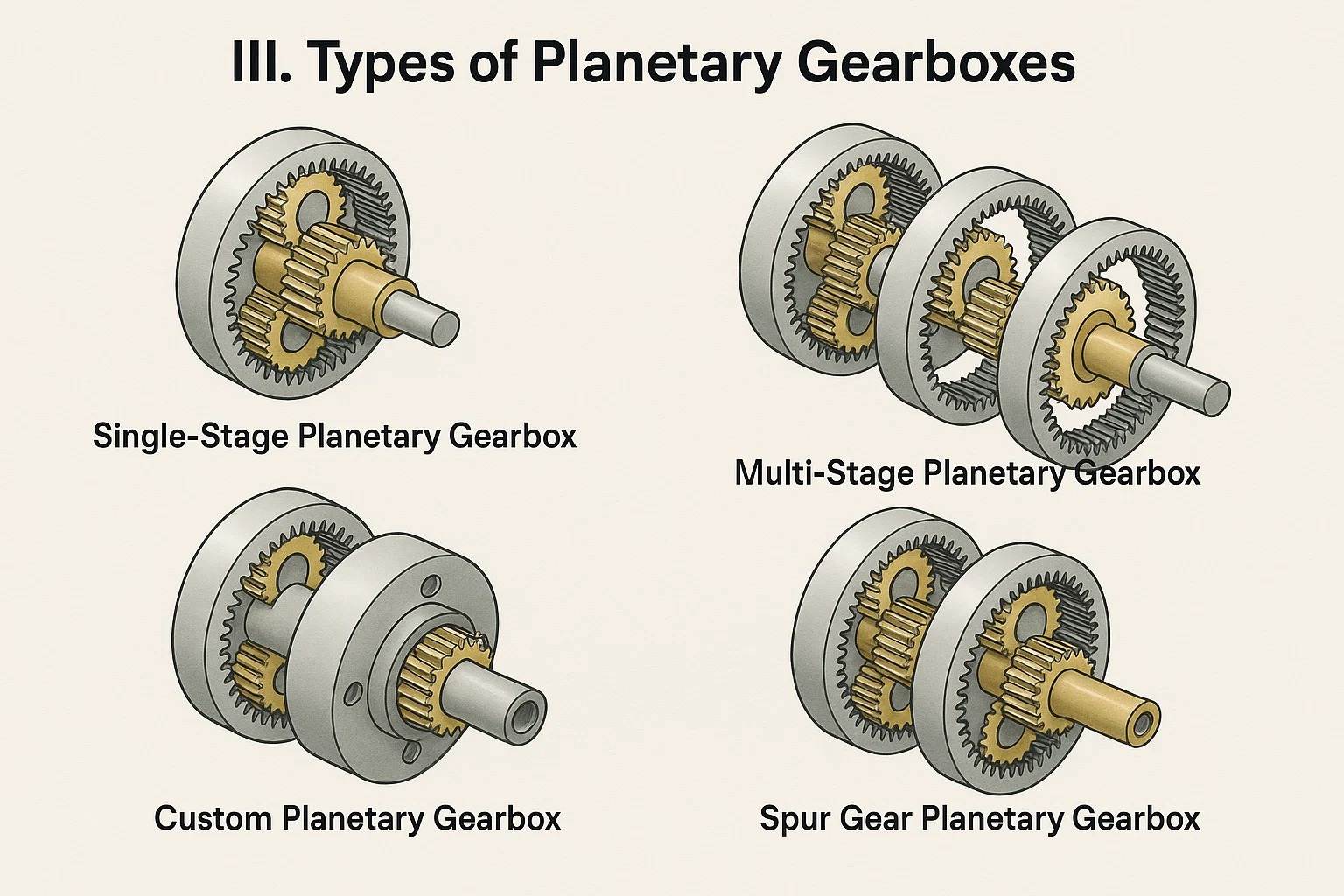

Iii. Tipuri de cutii de viteze planetare

În timp ce componentele fundamentale ale unei cutii de viteze planetare rămân consecvente (Sun, Planet, Ring, Carrier), variații în aranjamentul lor, numărul de etape și tipul de angrenaje utilizate duc la configurații diferite, fiecare optimizat pentru caracteristici și aplicații specifice de performanță.

1. Cutii de viteze planetare cu o singură etapă

O cutie de viteze planetară cu o singură etapă este cea mai simplă formă, care cuprinde un ansamblu de angrenaje de soare, planetă și inel cu purtătorul corespunzător.

• Structura: Este format dintr -o uneltă solară centrală, mai multe angrenaje planetei se împletesc cu soarele, un purtător de planetă care ținea angrenajele planetei și un angrenaj cu inel exterior cu planetele.
• Funcționare: Puterea este de obicei introdusă prin echipamentul solar, angrenajul inelar este menținut staționar, iar ieșirea este preluată de la transportator (pentru reducerea vitezei).
• Caracteristici:
  • Compactitate: Extrem de compact pentru raportul de reducere obținut.
  • Eficienţă: Eficiență foarte ridicată, care depășește adesea 97% pentru o singură etapă.
  • Interval de raport limitat: Raportul maxim de reducere practică pentru o singură etapă este în general limitat (de exemplu, de obicei de la 3: 1 până la aproximativ 10: 1 sau 11: 1). Obținerea unor raporturi mai mari într -o singură etapă ar necesita o viteză solară foarte mică în raport cu angrenajul inelar, ceea ce poate duce la probleme cu rezistența dinților și numărul de angrenaje pentru planetă care pot fi montate.
  • Aplicații: Ideal pentru aplicații care necesită o reducere moderată a vitezei, densitate ridicată a cuplului și un control precis al mișcării într -o amprentă mică, cum ar fi robotica mică, aplicațiile servomotorii și liniile de asamblare automate.

2. Cutii de viteze planetare cu mai multe etape

Când sunt necesare raporturi de reducere mai mari sau când este necesară o viteză de ieșire foarte specifică pe care o singură etapă nu o poate oferi eficient, mai multe etape planetare sunt combinate în serie.

• Structura: O cutie de viteze planetară cu mai multe etape este formată din două sau mai multe seturi de viteze planetare unice conectate secvențial. Transportatorul de ieșire a primei etape acționează adesea ca uneltele solare de intrare pentru următoarea etapă sau un arbore intermediar conectează etapele.
• Funcționare: Raportul total de viteze este produsul raporturilor individuale ale fiecărei etape. De exemplu, o cutie de viteze în două etape cu un raport 5: 1 în prima etapă și un raport 4: 1 în a doua etapă va produce un raport general de 20: 1.
• Caracteristici:
  • Raporturi de reducere ridicate: Capabil să obțină raporturi de viteză foarte mari (de exemplu, de la 15: 1 până la câteva sute sau chiar mii la unu).
  • Lungime crescută: Lungimea totală a cutiei de viteze crește odată cu numărul de etape, deși rămâne relativ compactă în comparație cu cutiile de viteze paralele cu mai multe etape pentru raporturi echivalente.
  • Eficiență ușor redusă: În timp ce fiecare etapă este extrem de eficientă, există o pierdere de eficiență mică cu fiecare etapă suplimentară. Cu toate acestea, eficiența generală rămâne de obicei foarte mare (de exemplu, 90-95% pentru mai multe etape).
  • Aplicații: Utilizate pe scară largă în utilaje industriale grele, turbine eoliene, sisteme de urmărire solară, robotică mare, echipamente de construcții și oriunde sunt necesare cuplu foarte ridicat și viteze mici de ieșire într -un factor de formă relativ compact.

3. Cutii de viteze Planetary personalizate

Dincolo de unitățile stşiard în afara raftului, cutii de viteze Planetary personalizate sunt proiectate și fabricate pentru a satisface cerințele de aplicație extrem de specifice și adesea unice, care nu pot fi îndeplinite de soluții disponibile cu ușurință.

• Considerații de proiectare: Personalizarea poate implica:
  • Raporturi de viteză specifice: Raporturi non-stşiard sau extrem de mari/mici.
  • Materiale: Utilizarea materialelor specializate pentru temperaturi extreme, medii corozive sau reducerea greutății (de exemplu, aplicații aerospațiale).
  • Sigilare și lubrifiere: Soluții pentru medii în vid, cerințe de calitate alimentară sau aplicații de înaltă presiune.
  • Montare și integrare: Modelele unice de flanșă, configurațiile arborelui (arbore gol, arbore splinat, motor integrat) sau forme de carcasă pentru a se încadra în spații constrânse.
  • Reacții: Cerințe ultra-scăzute de reacție pentru controlul mișcării de precizie.
  • Zgomot/vibrație: Modificări de proiectare pentru o funcționare extrem de liniștită.
  • Ciclul de serviciu și viața: Proiectat pentru o durată de viață excepțional de lungă sau pentru cicluri de încărcare specifice.
• Beneficii: Performanță optimizată precis pentru aplicația prevăzută, ceea ce duce adesea la îmbunătățirea eficienței sistemului, fiabilității și longevității.
• Aplicații: Instrumente științifice de înaltă precizie, aplicații de apărare, sisteme aerospațiale specializate, utilaje automate personalizate, dispozitive medicale și echipamente industriale de nișă, unde soluțiile standard sunt insuficiente.

4..

Această clasificare se referă la tipul de dinți folosiți pe angrenaje de soare, planetă și inele. Angrenajele de pinten sunt cel mai frecvent și fundamental tip de unelte.

• Caracteristici:
  • Dintii drepți: Dintii sunt drepți si paralele cu axa de rotație.
  • Simplitate și rentabilitate: Mai ușor și, în general, mai puțin costisitor de fabricat decât uneltele elicoidale.
  • Eficiență ridicată: Eficiență excelentă, în special în sistemele bine aliniate.
  • Sarcini radiale: Generați doar forțe radiale (fără tracțiune axială).
  • Zgomot: Poate fi mai zgomotos decât angrenajele elicoidale, în special la viteze mai mari, din cauza întregii dinte de a se implica simultan („încărcarea impactului”).
• Aplicații: Utilizate pe scară largă într -o gamă vastă de aplicații în care eficiența și costurile sunt considerente primare, iar nivelurile de zgomot moderate sunt acceptabile. Aceasta include cele mai multe automatizări industriale, instrumente electrice și multe sisteme de acționare compactă.

5. Cutii de viteze planetare elicoidale

Angrenajele elicoidale au dinți care sunt tăiați într -un unghi față de fața angrenajului, formând o helixă.

• Caracteristici:
  • Dinti unghiulari: Dintii sunt înclinați în raport cu axa de rotație.
  • Logodnă mai ușoară: Dintii unghiulari se angajează treptat, de la un capăt la altul, ceea ce duce la o operație mai liniștită și mai netedă.
  • Capacitate mai mare de încărcare: Angajarea treptată înseamnă că mai mulți dinți sunt în contact la un moment dat, permițându -le să gestioneze sarcini mai mari pentru aceeași dimensiune a angrenajului în comparație cu angrenajele de pinten.
  • Tracțiune axială: Generați o forță de tracțiune axială de -a lungul arborelui, care necesită rulmenți de tracțiune adecvați pentru a gestiona.
  • Complexitate de fabricație: Mai complex și mai scump de fabricat decât viteza de pinten.
• Aplicații: Preferate în aplicațiile în care reducerea zgomotului, suprimarea vibrațiilor și capacitățile de încărcare mai mari sunt critice. Aceasta include robotică de înaltă precizie, utilaje de mare viteză, transmisii auto, cutii de viteze pentru turbina eoliană și unități industriale grele, unde este esențială transmisia netedă a puterii.

Alegerea între cutii de viteze planetare a vitezei și elicoidale depinde de cerințele specifice ale aplicației cu privire la zgomot, capacitate de încărcare, cost și complexitate de proiectare.

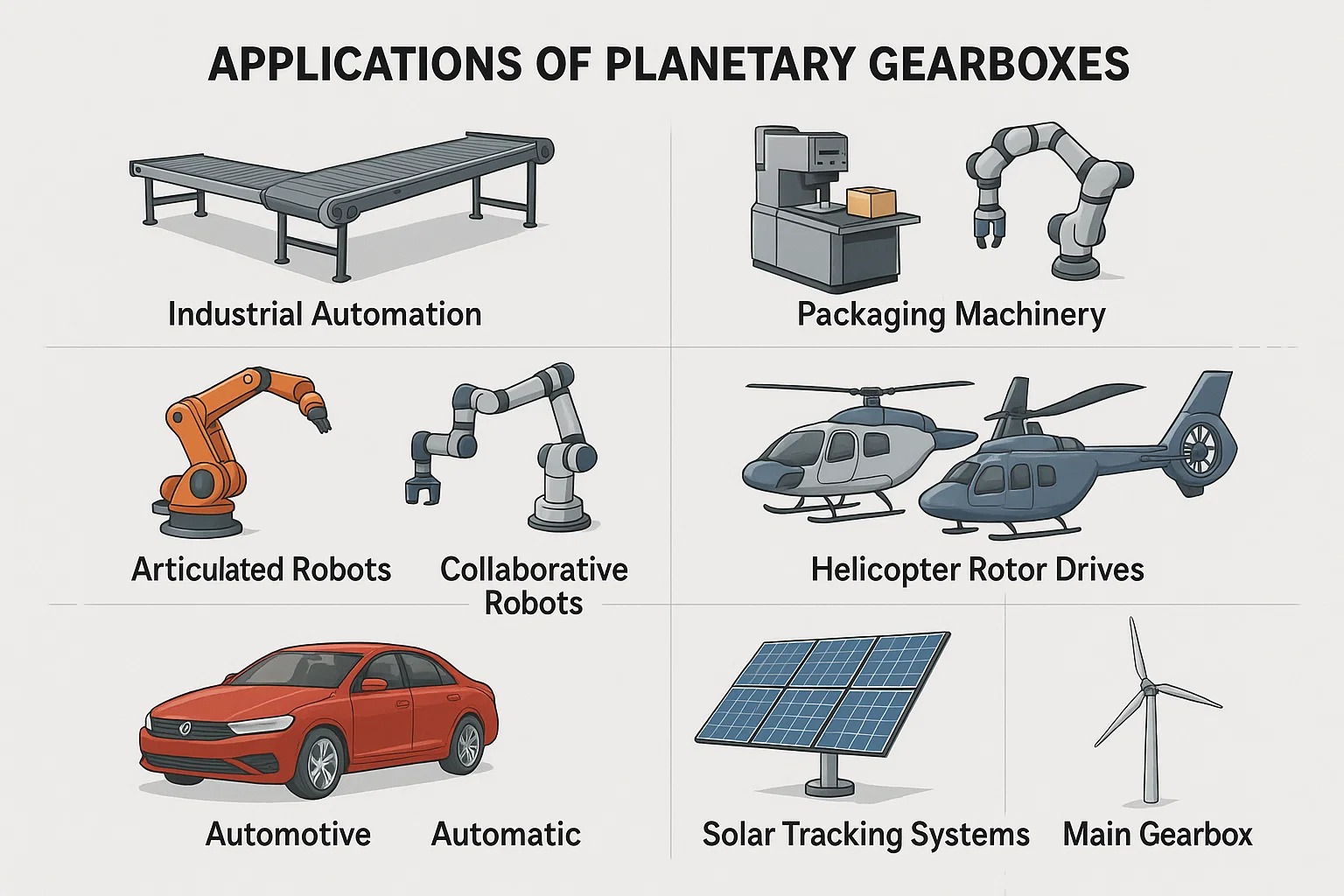

Iv. Aplicații ale cutiilor de viteze planetare

Combinația unică de densitate ridicată a cuplului, dimensiune compactă, eficiență ridicată și precizie face ca cutiile de viteze planetare să fie indispensabile pe o gamă vastă de industrii. Versatilitatea lor le permite să fie integrate perfect în sisteme care variază de la robotică de înaltă precizie până la utilaje industriale grele.

1.. Automatizare industrială

Pe tărâmul automatizării industriale, cutiile de viteze planetare sunt o piatră de temelie pentru obținerea unui control de mișcare precis și fiabil. Capacitatea lor de a oferi un cuplu ridicat cu o reacție minimă este esențială pentru poziționarea și mișcarea precisă a utilajelor automate.

• Sisteme transportoare: Oferiți cuplul necesar și reducerea vitezei pentru mișcarea eficientă și controlată a mărfurilor de -a lungul liniilor de producție. Dimensiunea lor compactă permite integrarea în proiectele transportoare cu restricții spațiale.
• Mașini de ambalare: Crucial pentru sincronizarea precisă a diferitelor elemente ale mașinii, cum ar fi umpluturi, etanșare și etichete. Precizia cutiilor de viteze planetare asigură o calitate constantă a produsului și un randament ridicat.
• Echipament de imprimare: Esențial pentru alinierea și mișcarea precisă a rolelor și plăcilor, asigurând înregistrarea de tipărire de înaltă calitate și ieșirea constantă în presele de imprimare comercială.
• Manipularea materialelor: Utilizate în vehicule ghidate automatizate (AGV), sisteme automate de stocare și recuperare (AS/RS) și diverse ascensoare și salvări unde sunt necesare mișcare controlată și capacitate de încărcare ridicată.
• Mașini de tăiere și sudare: Oferiți ratele exacte de poziționare și alimentare necesare căilor de tăiere complexe și operațiunilor precise de sudare.

2. Robotică

Cutiile de viteze planetare sunt aproape sinonime cu robotica modernă datorită rolului lor fundamental în realizarea agilității, puterii și preciziei solicitate de sistemele robotice.

• Roboți articulați: Integrat în articulațiile brațelor robotice (de exemplu, roboți cu 6 axe) pentru a oferi cuplul necesar pentru ridicarea și manipularea sarcinilor grele, menținând în același timp o precizie pozițională ridicată pentru sarcini repetabile.
• Roboți de colaborare (coboți): Realizarea lor scăzută și funcționarea netedă contribuie la interacțiunea precisă și sigură necesară pentru coboții care lucrează alături de operatorii umani.
• Roboți de servicii: Folosit în platformele de robot mobil pentru navigație și locomoție, precum și în brațele manipulatoare pentru sarcini din diverse industrii de servicii.
• Exoscheleturi: Aplicat în exoscheleturi alimentate pentru reabilitare medicală sau asistență industrială, oferind cuplul comun necesar pentru mărirea umană.

3. Aerospațial

În industria aerospațială, prima privind reducerea greutății, fiabilitatea și precizia face ca cutiile de viteze planetare să fie o alegere ideală pentru numeroase aplicații critice.

• Actuatoare de aeronave: Folosit în actuatoarele de suprafață de control (clapete, aileroni, cârma), sisteme de retragere a angrenajelor de aterizare și inversări de tracțiune, unde un cuplu ridicat într -un pachet compact și ușor este esențial pentru siguranță și performanță.
• Unități de rotor al elicopterului: În timp ce cutiile principale ale rotorului sunt extrem de complexe, etapele planetare sunt adesea componente integrale datorită capacităților lor de partajare a sarcinii și a raporturilor de reducere ridicate, care sunt esențiale pentru transmiterea puterii de la motor la rotor.
• Mecanisme de satelit și nave spațiale: Utilizați în sistemele de indicare a antenei, mecanisme de implementare a tabloului solar și arme robotizate pe vehicule spațiale, unde este esențială o mișcare precisă în medii extreme.

4. Automotivă

Cutiile de viteze planetare sunt o componentă fundamentală în multe aplicații auto, în special în transmisii.

• Transmisii automate: Nucleul majorității transmisiilor automate utilizează mai multe seturi de viteze planetare pentru a oferi diferite raporturi de viteză fără a întrerupe fluxul de putere. Acest lucru permite modificări de viteză netede și fără probleme.
• Unități de vehicule hibride: Utilizat în dispozitivele de sclipire a puterii în cadrul unor monede hibride pentru a combina energia de la motorul de ardere internă și motorul electric, permițând gestionarea eficientă a energiei.
• Vehicul electric (EV) Drive -uri: Deși mai simple decât transmisiile de gheață, unele EV-uri folosesc în continuare cutii de viteze planetare simple sau cu mai multe etape pentru reducerea optimă a vitezei motorului și livrarea cuplului pe roți.
• Diferențe cu alunecare limitată: Unele modele diferențiale includ seturi de viteze planetare pentru a gestiona distribuția de energie între roți, îmbunătățind tracțiunea.

5. Sisteme de urmărire solară

Pentru maximizarea capturii de energie, panourile solare trebuie să urmărească cu exactitate mișcarea soarelui pe tot parcursul zilei. Cutiile de viteze planetare sunt cruciale pentru această mișcare precisă.

• Trackere cu o singură axă: Oferiți unitatea pentru panouri pentru a se înclina de -a lungul unei axe, optimizându -și unghiul în raport cu soarele.
• Trackere cu axa dublă: Activați mișcări mai complexe, permițând panourilor să urmărească atât azimutul (unghiul orizontal), cât și altitudinea (unghiul vertical) al soarelui. Precizia ridicată și robustetea cutiei de viteze planetare asigură o funcționare fiabilă pe termen lung în medii exterioare.

6. Turbine eoliene

Cutiile de viteze planetare sunt o componentă critică în tracțiunea de antrenare a majorității turbinelor eoliene multi-megavat, reducând decalajul dintre rotorul cu rotație lentă și generatorul de mare viteză.

• Cutie de viteze principală: Aplicația principală se află în cutia principală de viteze care conectează lamele rotorului cu rotor cu rotină lentă a turbinei eoliene (RPM scăzut, cuplu ridicat) la generatorul electric mult mai rapid (RPM ridicat, cuplu inferior). Etapele planetare sunt extrem de eficiente pentru această creștere substanțială a vitezei și conversia cuplului.
• Sisteme de pitch și de yaw: Cutii de viteze planetare mai mici sunt, de asemenea, utilizate în sistemele de pas (controlul unghiului lamei) și sistemele de yaw (care orientează nacela în vânt) pentru a oferi mișcări precise și puternice necesare pentru captarea și siguranța optimă a energiei.

7. Mașini de ambalare

Așa cum am menționat pe scurt în cadrul automatizării industriale, utilajele de ambalare se bazează foarte mult pe ratele de precizie și ciclul ridicat activate de cutii de viteze planetare.

• Mașini de umplere: Asigurați distribuirea precisă a volumului.
• Mașini de etanșare: Oferiți presiune constantă și calendar pentru sigilare.
• Mașini de etichetare: Garantați plasarea precisă a etichetelor la viteze mari.
• Mașini de carton și paletizare: Livrați mișcările controlate pentru formarea, umplerea, sigilarea și stivuirea pachetelor. Natura scăzută de reacție și compactă a cutiilor de viteze planetare sunt esențiale pentru operațiunile sincronizate, de mare viteză, caracteristice liniilor de ambalare moderne.

8. Echipament de imprimare

Cererea de producție de înaltă calitate, de mare viteză și consistentă în industria de imprimare face ca cutiile de viteze planetare să fie o alegere ideală.

• Presuri offset: Folosit în mecanismele de acționare pentru buteliile de plăci, cilindrii cu pătură și cilindrii de impresie, care necesită o înregistrare extrem de precisă și o rotație lină pentru a preveni fantomele sau amprentele greșite.
• Prese digitale: În timp ce diferă în tehnologie, elemente precum mecanismele de alimentare cu hârtie și sistemele specifice de poziționare a capului de imprimare pot beneficia de natura compactă și precisă a cutiilor de viteze planetare.
• Prese flexografice și gravuri: Similar cu Offset, aceste prese necesită un control precis al vitezei cu role și sisteme de tensiune, unde cutiile de viteze planetare oferă cuplul și precizia necesare.

Aplicațiile diverse evidențiază adaptabilitatea și rolul critic al cutiilor de viteze planetare în progresele industriale și tehnologice moderne.

Comparații de tip cutia de viteze planetară

Iată tabelele care rezumă caracteristicile cheie ale diferitelor tipuri de cutii de viteze planetare:

Comparație de tip cutia de viteze planetară: o singură etapă vs. mai multe etape

Comparație pentru tipul de viteze de viteze de viteze: unelte de viteză vs. angrenaj elicoidal

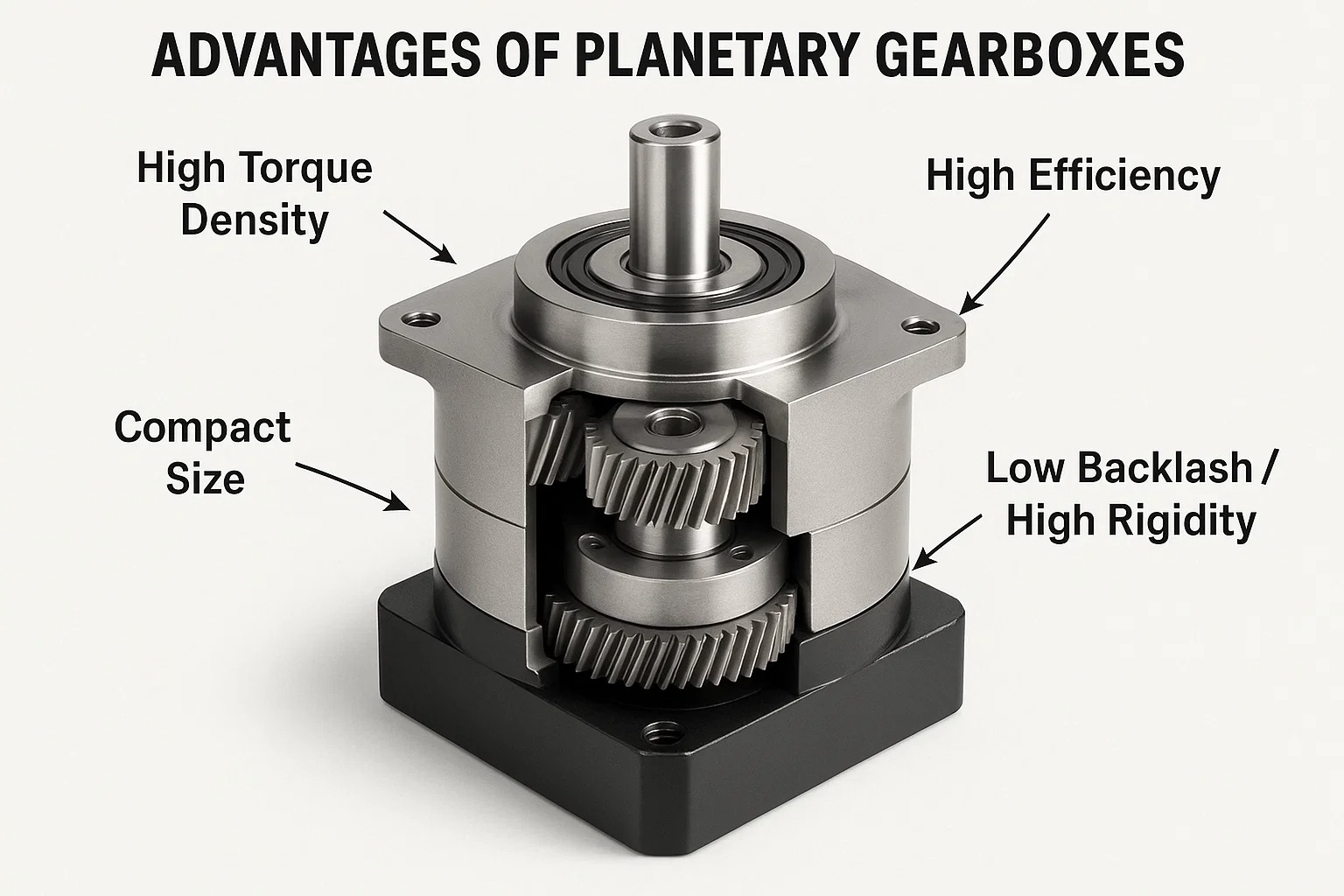

V. Avantaje

Proiectarea unică și principiile operaționale ale cutiilor de viteze planetare le acordă mai multe avantaje semnificative față de alte configurații ale trenului de viteze. Aceste beneficii sunt tocmai de ce sunt alegerea preferată într -o gamă vastă de aplicații solicitante în care performanța, spațiul și eficiența sunt esențiale.

1. Densitate mare a cuplului

Unul dintre cele mai convingătoare avantaje ale cutiilor de viteze planetare este excepțional Densitatea cuplului . Aceasta se referă la capacitatea lor de a transmite o cantitate foarte mare de cuplu în raport cu dimensiunea și greutatea lor fizică.

• Partajarea încărcăturii: Motivul principal al acestei densități de cuplu ridicate este distribuția sarcinii între mai multe angrenaje planete. Într -o cutie de viteze convențională a arborelui paralel, întreaga sarcină este de obicei transmisă printr -un singur punct de plasă între un șofer și un angrenaj condus. În schimb, într -un sistem planetar, cuplul este împărțit între toate angrenajele planetei (de exemplu, 3 sau 4 angrenaje ale planetei), înmulțind eficient zona de contact care transmite puterea.
• Distribuția stresului: Această partajare a sarcinii înseamnă că fiecare dinte de angrenaj individual experimentează mai puțin stres în comparație cu un sistem cu o singură plasă care gestionează același cuplu total. Acest lucru permite angrenajelor mai mici să transmită o putere mai mare sau pentru angrenajele mai mari să transmită o putere semnificativ mai mare, fără a -și crește dimensiunile fizice proporțional.
• Putere compactă: Această caracteristică de design inerentă face ca cutiile de viteze planetare să fie ideale pentru aplicații în care spațiul este limitat, dar este necesară o transmisie de mare putere, oferind mai multă putere într -un plic mai mic.

2. Dimensiune compactă

dimensiune compactă cutiei de viteze planetare este o consecință directă a designului lor coaxial și concentric.

• Intrare/ieșire coaxială: Spre deosebire de cutiile de viteze tradiționale în care arborele de intrare și ieșire sunt adesea compensate, cutiile de viteze planetare au de obicei arborele de intrare și ieșire aliniate pe aceeași axă. Acest aranjament coaxial simplifică proiectarea și integrarea mașinii, eliminând nevoia de aliniere complexă a arborelui sau spațiu suplimentar pentru angrenajele compensate.
• Eficiența spațială: Angrenajele sunt aranjate concentric, cu planeta Gears orbiting interior Angrenajul inelului în jurul angrenajului soarelui. Acest aranjament intern minimizează amprenta generală a cutiei de viteze în comparație cu seturile de viteze externe care necesită mai mult spațiu pentru arbori paralele și carcase mai mari pentru a se adapta pe întinderi de viteză.
• Beneficii de integrare: Această amprentă compactă este importantă în mod critic în utilajele moderne, unde miniaturizarea și utilizarea eficientă a spațiului sunt factori de design cheie. Permite funcționalități mai complexe în produsele mai mici, reduce dimensiunea și greutatea generală a mașinii și simplifică instalarea.

3. Eficiență ridicată

Cutiile de viteze planetare sunt foarte apreciate pentru impresionantul lor Eficiența transmisiei de putere , adesea atingând până la 97% sau mai mult pe etapă.

• Contact rulant: Motivul principal pentru această eficiență ridicată este predominanța contactului rulant între dinții angrenajului. Spre deosebire de alte tipuri de viteze care implică un grad mai mare de frecare glisantă, mișcarea angrenajelor planetei în raport cu angrenajele de soare și inel este în mare parte o mișcare de rulare. Fricțiunea de rulare este în mod inerent mai mică decât frecarea alunecătoare, ceea ce minimizează pierderile de energie datorate ca căldură.
• Forțe echilibrate: Distribuția simetrică a angrenajelor planetei în jurul echipamentului soarelui ajută la echilibrarea forțelor radiale din cutia de viteze. Acest lucru reduce momentele de îndoire pe arbori și rulmenți, ceea ce duce la mai puțină frecare și uzură și contribuind în continuare la o eficiență mai mare și la o durată de viață extinsă.
• Consum redus de energie: Eficiența mai mare se traduce direct prin mai puține deșeuri de energie, temperaturi de funcționare mai mici și, în final, costurile de funcționare mai mici pentru echipament. Acesta este un factor semnificativ în industriile consumatoare de energie și în aplicațiile cu baterii.

Pe lângă aceste avantaje de bază, designul unic al cutiilor de viteze planetare contribuie în mod inerent la alte câteva caracteristici benefice:

• Reacții scăzute și rigiditate ridicată: Proiectarea rigidă, de partajare a sarcinii, cu mai multe puncte de plasare, în mod inerent, asigură o reacție foarte mică și o rigiditate torsională ridicată. Acest lucru este crucial pentru aplicațiile care necesită o mișcare de înaltă precizie și repetabilă, cum ar fi robotica și utilajele CNC.
• Operare liniștită: Împărțirea sarcinii între mai multe angrenaje și echilibrul inerent al componentelor rotative duc la o transmisie mai netedă a puterii și la zgomot redus și vibrații în comparație cu alte tipuri de viteze, în special la viteze mai mari.
• Durabilitate și durată de viață lungă: Construcția robustă și distribuția echilibrată a sarcinii minimizează uzura pe dinții și rulmenții individuali, ceea ce duce la o durată de viață operațională mai lungă și la cerințele de întreținere reduse, chiar și sub sarcini grele.

Rezumatul avantajelor cutiei de viteze planetare

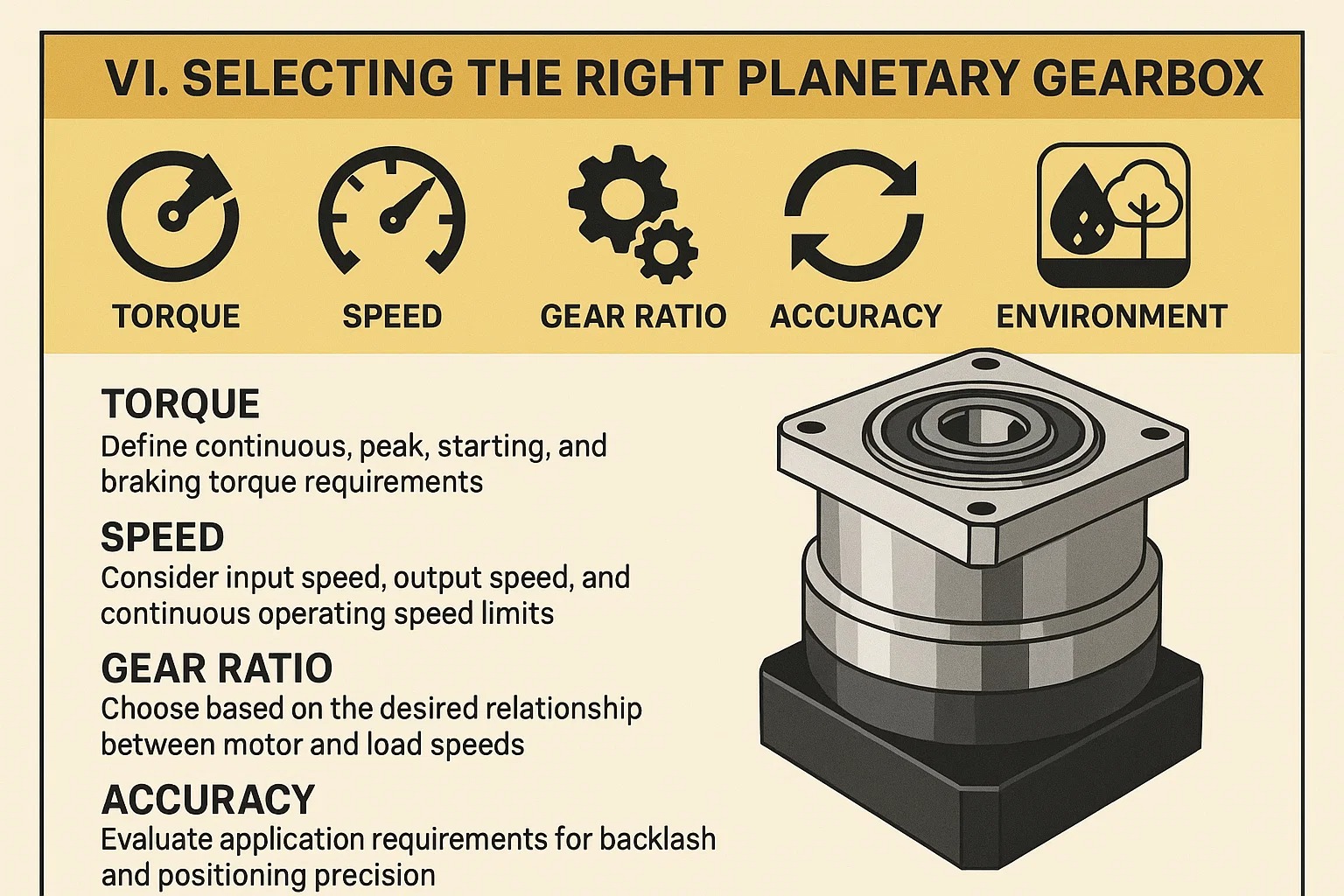

VI Selectarea cutiei de viteze planetare potrivite

Alegerea cutiei de viteze planetare potrivite este un pas critic pentru a asigura performanța sistemului, fiabilitatea și rentabilitatea. Selecția incorectă poate duce la eșecul echipamentului, ineficiența sau cheltuielile inutile. Acest proces necesită o înțelegere cuprinzătoare a cerințelor aplicației și potrivirea atentă a diverșilor parametri ai cutiei de viteze.

1. Factori de luat în considerare: cuplu, viteză, raport de viteză, precizie, mediu

Când selectați o cutie de viteze planetară, următorii factori de bază trebuie evaluați în mod cuprinzător:

• Cuplu:
  • Cuplu de ieșire: Acesta este unul dintre cei mai cruciali parametri. Trebuie să definiți clar Cuplu de funcționare continuu și orice potențial Cuplu de vârf or cuplu de accelerație Aplicația necesită. Cuplul de ieșire nominal al cutiei de viteze trebuie să fie mai mare decât cuplul de funcționare continuu al aplicației, iar capacitatea sa maximă de cuplu momentan trebuie să poată rezista la vârful sau cuplurile de pornire ale aplicației.
  • Cuplul de pornire și cuplul de frânare: Aceste cupluri tranzitorii sunt adesea mai mari decât cuplurile continue, iar cutia de viteze are nevoie de o capacitate de rezervă suficientă pentru a le gestiona.
  • Cuplu evaluat vs. cuplu max: Majoritatea producătorilor oferă un cuplu de ieșire nominal (de obicei cuplul maxim care poate fi transmis continuu la o viteză și o durată de viață specifică) și un cuplu momentan maxim (limita absolută pe care cutia de viteze poate rezista la o durată scurtă înainte de daune potențiale). Selectați întotdeauna pe baza nevoilor reale ale aplicației dvs.
• Viteză:
  • Viteza de intrare: Aceasta se referă de obicei la viteza de ieșire a motorului la cutia de viteze. Fiecare cutie de viteze planetară are un permis viteză maximă de intrare , depășind ceea ce poate duce la supraîncălzire, la creșterea zgomotului sau la o durată de viață redusă.
  • Viteza de ieșire: Aceasta este viteza finală de funcționare cerută de aplicație. Este derivat prin împărțirea vitezei de intrare la raportul de viteze.
  • Viteza de funcționare continuă: Viteza cu care se poate rula cutia de viteze pentru perioade îndelungate. Operația de mare viteză crește generarea de căldură.
• Raportul de viteză:
  • Raportul de viteză Acționează ca o punte între viteza motorului și viteza dorită de încărcare. Este determinat prin împărțirea vitezei de intrare la viteza de ieșire.
  • Când selectați un raport, luați în considerare intervalul de viteză de funcționare eficient al motorului și viteza finală cerută de sarcină.
  • Dacă este necesar un raport de reducere foarte mare, a Cutie de viteze planetară cu mai multe etape poate fi necesar. Diferite raporturi vor influența dimensiunea, eficiența și costurile cutiei de viteze.
• Precizie (reacții):
  • Reacții: Se referă la jocul unghiular sau la „slop” în trenul de viteze. Este măsurată ca cantitatea de rotație la arborele de ieșire atunci când arborele de intrare este menținut fix și balansat înainte și înapoi, exprimat în mod obișnuit în Arc-minute . Cu cât este mai mică, cu atât este mai mică, cu atât este mai mare precizia transmisiei cutiei de viteze.
  • Cerințe de aplicare:
    • Aplicații de înaltă precizie (de exemplu, robotică, mașini CNC, tăiere laser): Solicitați cutii de viteze ultra-mici (de exemplu, <3 arc-min) pentru a asigura poziționarea exactă și urmărirea căilor.
    • Aplicații industriale generale (de exemplu, transportoare, mașini de ambalare): Poate avea cerințe de reacție mai relaxate (de exemplu, 5-15 arc-min).
  • Reacțiunea inferioară implică de obicei o fabricare mai precisă și costuri mai mari pentru cutia de viteze.
• Mediu:
  • Temperatura de funcționare: Cutiile de viteze sunt proiectate pentru anumite intervale de temperatură de funcționare. Depășirea acestor limite poate afecta performanța lubrifiantului, durata de viață de etanșare și fiabilitatea generală a cutiei de viteze. Mediile extreme calde sau reci necesită modele speciale sau lubrifianți.
  • Clasa de protecție (IP rating): Pe baza prezenței agenților de praf, umiditate sau corozivi în mediul de lucru, selectați o cutie de viteze cu un rating IP adecvat (de exemplu, IP65, IP67) pentru a proteja componentele interne.
  • Vibrații și încărcături de șoc: Dacă aplicația implică niveluri ridicate de vibrații sau sarcini de șoc periodice, poate fi necesară o cutie de viteze mai puternică, cu rulmenți mai durabile.
  • Spațiu de montare: În timp ce cutiile de viteze planetare sunt compacte, asigurați -vă că există suficient spațiu pentru montare și disiparea corespunzătoare a căldurii.

2. Factorul de serviciu

Factorul de serviciu ( f s ​ ) este un multiplicator de design crucial folosit pentru a regla ratingul de cuplu nominal al cutiei de viteze pentru a ține cont de diverse incertitudini și condiții solicitante prezente în aplicația propriu -zisă. Se asigură că cutia de viteze selectată are o marjă de capacitate de încărcare suficientă pentru durata de viață și fiabilitatea prevăzută.

• Definiţie: Factorul de serviciu este un coeficient corectiv pe baza unor factori precum tipul de încărcare, nivelul de șoc, orele de funcționare zilnice, frecvența de pornire și condițiile ambientale.
• Calcul: The Cuplu evaluat din cutia de viteze selectată ar trebui să fie mai mare sau egală cu Cuplul de aplicare necesar × Factorul de serviciu ( f s ​ ) .
• Gama tipică a factorilor de serviciu: De obicei între 1,0 și 2,0, sau chiar mai mare.
  • 1.0 - 1.2: Sarcina uniformă, operația zilnică scurtă, fără șocuri.
  • 1.2 - 1,5: Sarcini de șoc moderate, funcționare zilnică normală.
  • 1,5 - 2.0: Încărcături grele de șoc, funcționare continuă de serviciu greoi, porniri/opriri frecvente.
• Importanţă: Producătorii oferă, de obicei, ghiduri detaliate de selecție a factorilor de serviciu în cataloagele lor de produse. Neglijarea factorului de service poate duce la supraîncărcarea cutiei de viteze, la uzura prematură și la defecțiune.

3. INERTIA

Inerție (moment de inerție, J... ) se referă la rezistența unui obiect la schimbările în mișcarea sa de rotație. În selectarea cutiilor de viteze planetare pentru aplicații servo, potrivirea inerției este o considerație critică.

• Încărcați inerția: Inerția pieselor mecanice conduse de cutia de viteze.
• Inerție motorie: Inerția rotorului motorului.
• INERTIA CUTIENDULUI: Inerția componentelor rotative interne ale cutiei de viteze (angrenajele planetei, uneltele solare etc.), de obicei exprimate ca inerție reflectată la arborele de intrare.
• Raportul de potrivire a inerției: În general, este recomandat să se păstreze raportul dintre inerția sarcinii (reflectată la arborele motorului) și inerția rotorului motorului într -un anumit interval, de obicei 1: 1 până la 10: 1 (inerția de sarcină / inerția motorului). Potrivirea optimă este adesea între 3: 1 și 5: 1.
  • Un raport prea mare: Poate duce la instabilitatea controlului motorului, răspuns lent, supraîncălzire sau vibrații.
  • Un raport prea mic: Poate duce la o funcționare ineficientă, deoarece motorul nu își folosește pe deplin capacitățile.
• Calcul: INERTIA DE SARTĂ este reflectată la arborele motorului prin împărțirea acestuia la pătratul raportului de viteze. De exemplu, dacă raportul de viteză este i iar inerția încărcăturii este J L ​ , inerția de sarcină reflectată la arborele motorului este J L ​ / i 2 .

4. Capacitate termică

Capacitate termică Se referă la cantitatea maximă de căldură O cutie de viteze se poate disipa continuu, fără ca temperatura sa internă să depășească limitele admise, având în vedere condițiile de ambientale specifice.

• Surse de căldură: În timpul funcționării, cutiile de viteze planetare generează căldură din cauza frecării cu ochiuri de viteze, a frecării de rulment și a pierderilor de lubrifiant. Dacă această căldură nu este disipată eficient, temperaturile interne vor crește.
• Impact la temperatură: Temperaturile interne excesiv de ridicate accelerează degradarea lubrifiantului, reduc durata de viață a etanșării și pot duce la uzura prematură sau la deteriorarea angrenajelor și a rulmenților.
• Importanţă:
  • For operațiuni continue de serviciu greoi, de mare viteză sau de lungă durată , capacitatea termică este un parametru crucial de selecție.
  • Chiar dacă o cutie de viteze îndeplinește capacitatea cuplului și cerințele de potrivire a inerției, aceasta poate încă supraîncălzi în timpul funcționării continue, dacă capacitatea sa termică este insuficientă.
• Disiparea căldurii: Căldura este de obicei disipată prin suprafața carcasei cutiei de viteze prin convecție naturală sau uneori prin sisteme de răcire forțată precum ventilatoarele. Producătorii furnizează diagrame de capacitate termică sau date pentru a ajuta utilizatorii să evalueze acest lucru.

5. Potrivirea cutiei de viteze la aplicație

Selectarea unei cutii de viteze planetare este un proces iterativ care implică compromisuri și optimizarea tuturor factorilor menționați mai sus.

1. Definiți cerințele aplicației: Specificați clar cuplul de ieșire necesar, viteza, precizia, ciclul de serviciu și condițiile de mediu.
2. Calcule preliminare: Pe baza nevoilor de cuplu și viteză, determinați inițial raportul de viteză necesar.
3. Aplicați factorul de serviciu: Reglați cerința de cuplu aplicând factorul de serviciu corespunzător pe baza tipului de încărcare și a condițiilor de funcționare.
4. INERTIA potrivită: Evaluează inerția de sarcină și reflectă -o la arborele motorului prin raportul de viteze pentru a asigura o potrivire bună cu inerția motorului.
5. Verificați capacitatea termică: În special pentru funcționarea continuă, asigurați -vă că capacitatea termică a cutiei de viteze selectate este suficientă pentru a disipa căldura generată.
6. Cerințe de precizie: Pe baza cererii aplicației de poziționare a preciziei, alegeți o cutie de viteze cu o clasă de reacție corespunzătoare.
7. Adecvarea mediului: Verificați ratingul de protecție IP, intervalul de temperatură de funcționare și alte specificații de mediu.
8. Dimensiune și montare: Confirmați dimensiunile fizice ale cutiei de viteze se potrivesc în spațiul disponibil și că stilul de montare îndeplinește cerințele de proiectare.
9. Consultați producătorul: Selecția finală ar trebui să integreze specificații tehnice detaliate, curbe de performanță și ghiduri de selecție furnizate de producător. Adesea, inginerii producătorului pot oferi sfaturi de specialitate adaptate aplicației dvs. specifice.

Factori cheie pentru prezentarea de selecție a cutiei de viteze planetare

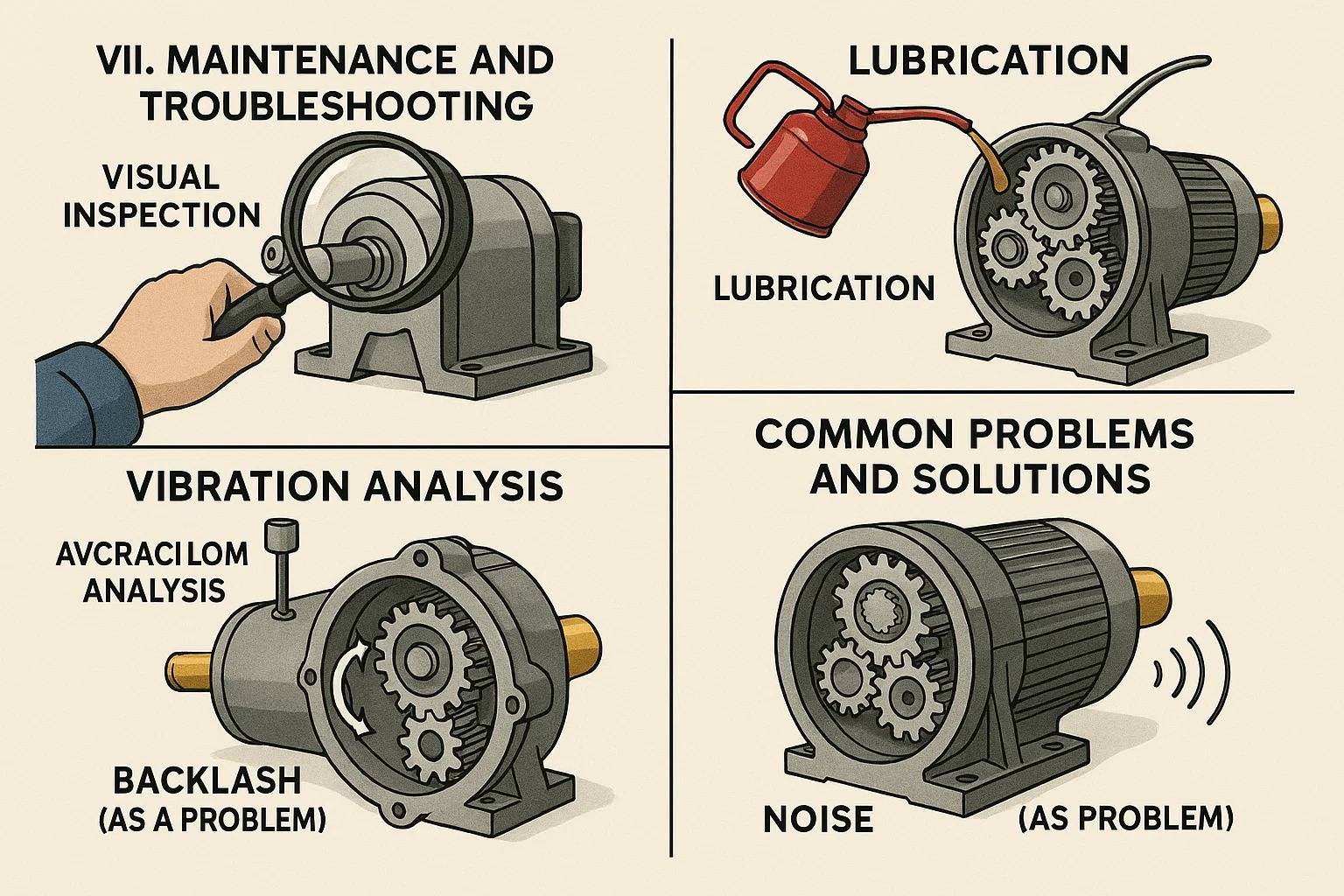

VII. Întreținere și depanare

1.. Sarcini de întreținere regulate

Întreținerea proactivă și programată este mult mai rentabilă decât reparațiile reactive. Un regim tipic de întreținere pentru cutii de viteze planetare ar trebui să includă:

• Inspecții vizuale: Verificați în mod regulat cutia de viteze pentru orice semne de deteriorare externă, elemente de fixare libere, vibrații neobișnuite sau scurgeri de ulei în jurul garniturilor și articulațiilor. Un exterior cutii de viteze curate ajută, de asemenea, la o disipare eficientă a căldurii.
• Verificare la nivel de lubrifiant: Inspectați periodic nivelul lubrifiantului. Pentru unitățile lubrifiate cu ulei, acest lucru ar putea implica un dipstick sau o sticlă de vedere. Pentru unitățile de grăsime-lubrifiate, asigurați-vă că montarea grăsimii este accesibilă și clară.
• Evaluarea condiției de lubrifiant: Verificați culoarea, claritatea și consistența lubrifiantului. Orice semne de decolorare (întunecare), tulbure (contaminare a apei) sau particule metalice indică o nevoie de schimbare imediată a lubrifiantului și investigații suplimentare.
• Verificare de etanșare la fixare: De -a lungul timpului, vibrațiile pot determina să se slăbească șuruburile de montare și elementele de fixare de cuplare. Verificați regulat și re-torque toate șuruburile critice în conformitate cu specificațiile producătorului. Conexiunile libere pot duce la aliniere necorespunzătoare, uzură sporită și zgomot.
• Curățare: Păstrați exteriorul cutiei de viteze fără praf, murdărie și resturi. O acumulare poate acționa ca un strat izolant, împiedicând disiparea căldurii și poate duce la supraîncălzire.

2. Lubrifierea

Lubrifierea este, probabil, cel mai critic factor în longevitatea și performanța unei cutii de viteze planetare. Servește mai multe funcții vitale:

• Reduce frecarea și uzura: Creează o peliculă de protecție între piese în mișcare (angrenaje, rulmenți), prevenind contactul metal-metal.

• Disipează căldura: Îndepărtează căldura generată de frecare, contribuind la menținerea temperaturilor optime de funcționare.

• Protejează împotriva coroziunii: Formează o barieră împotriva umidității și agenților corozivi, prevenind rugina și degradarea componentelor interne.

• Curăță: Ajută la transmiterea particulelor de purtare, păstrând suprafețele interne curate.

• Tipuri de lubrifianți:

  • Unsoare: Utilizat de obicei pentru cutii de viteze mai mici, sigilate sau cu viteză mică. Oferă proprietăți bune de etanșare și poate funcționa în diferite orientări. Cu toate acestea, oferă o capacitate mai mică de răcire decât uleiul.
  • Ulei: Preferat pentru aplicații mai mari, cu viteză mai mare sau mai mare, datorită capacităților sale superioare de răcire și curățare. Vâscozități diferite sunt disponibile în funcție de viteză, temperatură și încărcare.

• Metode de ungere:

  • Lubrifierea cu unsoare: Aplicat prin armături de grăsime la intervale specificate.
  • Lubrifierea băilor de ulei: Angrenajele parțial scufundate într -un rezervor de ulei, stropind ulei pe componente.
  • Lubrifierea stropirii: Similar cu baia de ulei, dar se bazează mai mult pe mișcarea angrenajelor pentru a stropi uleiul.
  • Lubrifierea forțată (circulația uleiului): Folosit pentru cutii de viteze mari, de mare putere, unde uleiul este pompat prin sistem, filtrat și răcit.

• Program de ungere: Respectați întotdeauna strict la Recomandări ale producătorului . Aceasta include:

  • FILUL/Schimbare inițială: Deseori necesare după o perioadă inițială de rupere.
  • Intervale de schimbare regulate: Pe baza orei de funcționare, a temperaturii, a sarcinii și a tipului de lubrifiant.
  • Top-up-uri: Pentru sistemele care o permit, menținerea nivelului corect de lubrifiant este esențială.

3. Analiza vibrațiilor

Analiza vibrațiilor este o puternică tehnică de întreținere predictivă folosită pentru a detecta semne timpurii de uzură, deteriorare sau aliniere necorespunzătoare în cutia de viteze, adesea cu mult timp înainte de a avea loc zgomot audibil sau o defecțiune semnificativă.

• Scop: Pentru a monitoriza „sănătatea” cutiei de viteze analizând semnătura sa unică de vibrații. Modificările din această semnătură indică o problemă în curs de dezvoltare.
• Cum funcționează: Senzorii (accelerometre) sunt atașați la carcasa cutiei de viteze pentru a măsura vibrațiile. Aceste măsurători sunt apoi analizate pentru frecvențe și amplitudini specifice care corespund diferitelor componente interne (de exemplu, dinți specifici de viteze, rulmenți, arbori).
• Ce detectează:
  • Uzura de purtare: Vibrații crescute la frecvențe specifice legate de elemente de rulment (bile/role, rasă interioară, cursă exterioară, cușcă).
  • Defecte dinților de viteză: Cătușul, pitingul sau purtarea pe dinți de viteze creează modele unice de vibrații.
  • Aliniere necorespunzătoare: Alinierea necorespunzătoare a arborelui sau problemele de montare pot provoca vibrații caracteristice.
  • Dezechilibru: Componentele rotative dezechilibrate pot duce la creșterea vibrațiilor.
  • Slăbiciune: Componentele libere pot provoca vibrații asemănătoare cu impactul.
• Beneficii:
  • Timp de oprire redus neplanificat: Permite reparații programate în timpul ferestrelor de întreținere planificate, împiedicând defecțiunile catastrofale.
  • Programe de întreținere optimizate: Treceți de la întreținere bazată pe timp la condiții, reducând intervențiile inutile.
  • Viață componentă extinsă: Abordarea problemelor minore le împiedică din timp să se extindă în probleme majore.

4. Problemăe și soluții comune

Depanarea unei cutii de viteze planetare începe adesea cu o observare atentă a simptomelor (zgomot, căldură, scurgeri, performanță redusă) și apoi restrângerea sistematică a cauzelor potențiale. Consultați întotdeauna mai întâi manualul tehnic al cutiei de viteze.

5. Backlash (ca o problemă)

În timp ce unele reacții sunt normale pentru orice tren de viteză, un Creșterea reacției Adesea indică uzura sau deteriorarea.

• Cauze:
  • Uzură normală: Pe parcursul perioadelor de funcționare extinse, suprafețele dinților și autorizațiile de rulment pot crește treptat.
  • Uzura de purtare: Rulmenții uzate permit arborelor să se miște radial, crescând clearance -ul efectiv între dinții angrenajului.
  • Uzura/deteriorarea dinților de viteze: Pitting, bâlbâit sau uzură excesivă pe dinții angrenajului crește direct jocul.
  • Ansamblu necorespunzător: Cuplate incorect șuruburi sau montare necorespunzătoare în timpul asamblării sau reparației inițiale.
  • Încărcări de suprasarcină/șoc: Sarcinile brusc, excesive, se pot deformează sau deteriora dinții și rulmenții de viteze.
• Simptome: Mișcare sacadată sau imprecisă în timpul modificărilor de direcție, precizia de poziționare redusă în aplicațiile de precizie, creșterea zgomotului (încleștarea sau bătutul în timpul inversării).
• Soluții:
  • Pentru majoritatea cutiilor de viteze planetare sigilate, o creștere a reacției înseamnă de obicei înseamnă de obicei Înlocuirea cutiei de viteze Deoarece componentele interne nu sunt proiectate pentru reglarea sau repararea câmpului.
  • În unele cutii de viteze industriale mai mari, funcționale, componente uzate (angrenaje, rulmenți) ar putea fi înlocuite de un tehnician calificat.
  • Asigurați o aliniere corespunzătoare de montare și cuplare pentru a exclude cauzele externe.

6. Zgomot (ca o problemă)

Zgomotul neobișnuit dintr -o cutie de viteze planetară este un indicator puternic al unei probleme de bază. Tipul de zgomot poate de multe ori să sugereze problema.

• Cauze:
  • Lubrifiant insuficient sau contaminat: Lipsa de film de lubrifiant sau particule abrazive în ulei/grăsime duce la creșterea frecării și a sunetelor de măcinare.
  • Rulmenți uzate sau deteriorate: Produceți zgomote plâns, zumzet sau măcinare, în funcție de tipul și amploarea uzurii.
  • Dintii de angrenare deteriorați: Cătușul, pittul sau dinții rupți pot provoca sunete de bătăi, agățați sau de măcinare neuniforme.
  • Aliniere necorespunzătoare: Între motor și cutia de viteze, sau cutia de viteze și sarcina condusă, poate provoca vibrații excesive și zgomot.
  • Supraîncărcare: Funcționarea dincolo de capacitatea nominală duce la creșterea stresului, a căldurii și a zgomotului.
  • Rezonanţă: Dacă frecvența de funcționare se potrivește cu o frecvență naturală a mașinii, poate amplifica vibrațiile și zgomotul.
• Simptome: Plângând, zumzet, măcinat, înfipt, bătând, zgâlțâit.
• Soluții:
  • Verificați/înlocuiți lubrifiantul: Asigurați -vă tipul, nivelul și curățenia corectă.
  • Verificați pentru uzură: Ascultați diferite zone, luați în considerare analiza vibrațiilor pentru a identifica sursa (rulmenți, viteze).
  • Realinie: Verificați și corectați orice aliniere necorespunzătoare în trenul de conducere.
  • Reduceți sarcina: Asigurați -vă că cutia de viteze nu funcționează dincolo de evaluările sale de cuplu continuu sau intermitent.
  • Izolare: Utilizați suporturi cu vibrații-damping dacă zgomotul se datorează rezonanței sau vibrațiilor transmise.

Probleme, cauze și soluții comune planetare

Viii. Tendințe viitoare în tehnologia cutiei de viteze planetare

Câmpul de transmitere a puterii este în continuă evoluție, determinat de cerințele din ce în ce mai mari pentru performanțe mai mari, o eficiență mai mare, o inteligență sporită și o sustenabilitate îmbunătățită în industrii. Tehnologia Planetary Gearbox este în fruntea acestei evoluții, cu mai multe tendințe cheie care își modelează viitorul.

1.. Progrese în materiale și design

Inovația în știința materialelor și metodologiile de proiectare împinge limitele a ceea ce pot realiza cutii de viteze planetare:

• Materiale avansate:
  • Materiale mai mari de raport cu rezistență-greutate: Cercetările asupra noilor aliaje de oțel, ceramică și materiale compozite își propun să producă angrenaje și carcase mai ușoare, dar mai puternice. Acest lucru este deosebit de crucial pentru aerospațial, automobile (în special EVS) și robotică în care reducerea greutății afectează direct performanța și eficiența energetică.
  • Tratamente de suprafață îmbunătățite și acoperiri: Sunt dezvoltate noi tehnici de întărire a suprafeței (de exemplu, nitring avansat, carburizare) și acoperiri cu rezistență redusă la uzură mare (de exemplu, DLC-carbon asemănător diamantului). Acestea îmbunătățesc durabilitatea dinților de viteză, reduc pierderile de frecare și extind durata de viață operațională a componentelor, chiar și în sarcini extreme sau în medii provocatoare.
  • Materiale inteligente: Deși este încă în mare parte în cercetare, integrarea potențială a materialelor inteligente care se pot adapta la condițiile de schimbare (de exemplu, proprietăți auto-lubrifiante, auto-vindecare) ar putea revoluționa întreținerea și longevitatea cutiei de viteze.
• Geometria angrenajului optimizat și designul dinților:
  • Simulare și analiză avansată: Instrumentele moderne de calcul, cum ar fi analiza elementelor finite (FEA) și dinamica fluidelor de calcul (CFD), permit inginerilor să modeleze precis și să simuleze plasarea vitezei, distribuția stresului și fluxul de lubrifiere. Acest lucru duce la profiluri și geometrii optimizate ale dinților angrenajelor care reduc la minimum concentrațiile de stres, îmbunătățesc schimbul de sarcină, reduc zgomotul și maximizează eficiența.
  • Modificare topografică: Proiectarea micro-topografiilor specifice pe suprafețele dinților poate îmbunătăți formarea de filme de lubrifiant, poate reduce frecarea și poate îmbunătăți rezistența la uzură.
• Fabricare aditivă (imprimare 3D):
  • Geometrii complexe: Imprimarea 3D permite crearea de structuri interne extrem de complexe în cutii de viteze, cum ar fi canale de răcire integrate, modele ușoare optimizate sau chiar geometrii noi de viteze care sunt imposibil de produs cu metode tradiționale de prelucrare.
  • Prototipare rapidă și personalizare: Această tehnologie facilitează prototiparea rapidă a noilor proiecte și permite producerea rentabilă a cutiilor de viteze planetare extrem de personalizate pentru aplicații de nișă, fără costuri extinse de scule.

2. Integrarea cu tehnologiile inteligente

Convergența ingineriei mecanice cu tehnologiile digitale transformă cutii de viteze planetare în componente „inteligente”, capabile să se auto-monitorizeze și să funcționeze inteligent.

• Senzori integrați: Viitoarele cutii de viteze vor avea din ce în ce mai mult senzori încorporați pentru monitorizarea în timp real a parametrilor critici, cum ar fi:
  • Temperatură: La diferite puncte interne pentru a detecta supraîncălzirea.
  • Vibrații: Pentru a identifica semnele timpurii de uzură a rulmentului sau a deteriorării angrenajului.
  • Viteză și cuplu: Pentru urmărirea performanței și detectarea suprasarcinării.
  • Calitatea lubrifiantului: Senzori care pot detecta contaminarea sau degradarea lubrifiantului.
• Inteligența artificială (AI) și învățarea automată (ML):
  • Întreținere predictivă: Algoritmii AI analizează datele de la senzori integrați pentru a prezice eșecurile potențiale înainte de apariție, permițând întreținerea proactivă și minimizarea timpului de oprire neplanificat. Modelele de învățare automată pot identifica anomalii subtile în modelele de operare pe care analiza umană le -ar putea lipsi.
  • Optimizarea performanței: AI poate analiza condițiile de operare și regla parametrii (dacă sistemul permite) pentru a optimiza eficiența sau a extinde durata de viață a componentelor.
  • Detectarea anomaliei: Semnalizarea rapidă a condițiilor de operare neobișnuite care se abat de la comportamentul normal.
• Tehnologie digitală Twin:
  • Replici virtuale: Crearea unei „gemene digitale” virtuale a unei cutii de viteze fizice permite simularea în timp real, predicția performanței și testarea virtuală a diferitelor scenarii, fără a afecta unitatea fizică reală.
  • Diagnostic îmbunătățit: Gemenul digital poate prelucra date în timp real din cutia de viteze fizică pentru a oferi diagnostic și prognostic extrem de precis.

3. Monitorizarea stării

Monitorizarea stării (CM) este o piatră de temelie a tehnologiei inteligente a cutiei de viteze, schimbarea strategiilor de întreținere de la reactiv sau bazat pe timp la predictiv și bazat pe condiții.

• Definiţie: Monitorizarea condițiilor implică observarea continuă sau periodic starea unei cutii de viteze planetare și a componentelor sale pentru a identifica modificările care ar putea indica o defecțiune în curs de dezvoltare sau o deteriorare a performanței.
• Metode:
  • Analiza vibrațiilor: (Așa cum este detaliat în secțiunea VII) rămâne un instrument principal, detectarea problemelor precum uzura rulmentului, defectele dinților de viteză și dezechilibrul.
  • Monitorizarea temperaturii: Urmărirea temperaturilor interne și externe pentru a identifica căldura indusă de frecare, indicând probleme potențiale de lubrifiere sau supraîncărcare.
  • Analiza uleiului: Analiza de laborator a probelor de lubrifiant pentru a detecta particule de uzură, contaminare (de exemplu, apă, combustibil) și degradarea lubrifiantului, oferind informații despre sănătatea componentelor interne.
  • Emisie acustică (AE): Ascultarea sunetelor de înaltă frecvență generate de defecțiuni incipiente, cum ar fi propagarea fisurilor sau deteriorarea suprafeței.
• Beneficii: Întreținerea proactivă, timpul de oprire redus, de oprire neprogramată, utilizarea crescută a activelor, programele de reparații optimizate, durata de viață extinsă a componentelor și siguranța operațională sporită.

4. Integrarea IoT

The Internet of Things (IoT) Conectează cutii de viteze planetare la ecosisteme digitale mai largi, permițând monitorizarea la distanță, luarea deciziilor bazate pe date și integrarea perfectă în fabricile inteligente (Industria 4.0).

• Conectivitate: Cutiile de viteze vor fi din ce în ce mai mult echipate cu module de comunicare (de exemplu, Wi-Fi, Cellular, Ethernet) pentru a transmite date senzor către gateway-uri locale sau platforme bazate pe cloud.
• Monitorizare și control la distanță: Operatorii și echipele de întreținere pot monitoriza sănătatea cutiei de viteze, valorile de performanță și pot primi alerte de oriunde, facilitând diagnosticul la distanță și potențial chiar și ajustări la distanță.
• Perspective bazate pe date: Cantitățile vaste de date colectate permit analize sofisticate, oferind informații mai profunde asupra performanței cutiei de viteze, identificarea tendințelor, optimizarea parametrilor operaționali și susținerea inițiativelor de îmbunătățire continuă.
• Integrare cu sisteme de întreprindere: Cutiile de viteze activate IoT se pot integra perfect cu sistemele de planificare a resurselor Enterprise (ERP), sisteme de execuție a fabricării (MES) și sisteme de gestionare a întreținerii de întreținere (CMM), creând o vedere holistică a operațiunilor din fabrică și a nevoilor de întreținere.

Aceste tendințe indică colectiv un viitor în care cutiile de viteze planetare nu sunt doar componente mecanice, ci sisteme inteligente, conectate și conștiente de sine care contribuie semnificativ la eficiența, fiabilitatea și automatizarea proceselor industriale.

Concluzie: Recapitularea beneficiilor și utilizărilor cutiei de viteze planetare

Acest ghid aprofundat a traversat lumea complexă a cutiilor de viteze planetare, de la principiile lor de lucru fundamentale până la aplicațiile lor diverse și avantaje profunde. Am explorat modul în care aceste sisteme mecanice ingenioase, caracterizate prin echipamentul lor central al soarelui, orbitează angrenajele planetei și echipamentul cu inel exterior, transformă puterea de rotație pentru a îndeplini cerințele solicitante ale industriei moderne.

Am văzut că puterea de bază a cutiilor de viteze planetare constă în capacitatea lor de a livra Densitate de cuplu excepțional de mare în cadrul unui Amprenta remarcabil de compactă . Acest design unic permite distribuția eficientă a sarcinii pe mai multe ochiuri de viteză, rezultând în Eficiență superioară de transmisie a puterii and reacție minimă , ceea ce este esențial pentru controlul preciziei. Aceste beneficii inerente le disting de soluțiile de viteze convenționale, ceea ce le face o piatră de temelie a utilajelor de înaltă performanță.

Versatilitatea cutiilor de viteze planetare este evidentă în adoptarea lor pe scară largă într -o multitudine de sectoare. Din mișcările precise ale Automatizare industrială și articulațiile articulate ale Robotică la cerințele robuste ale aerospațial and Transmisii auto , sunt indispensabile. Rolul lor se extinde la sectorul energetic, alimentare Turbine eoliene și asigurarea poziționării exacte a Sisteme de urmărire solară , și optimizarea performanței în utilaje de ambalare și imprimare . Indiferent de aplicație, cutiile de viteze planetare oferă constant forța necesară, reducerea vitezei și precizia pentru a conduce progresul.

Mai mult, am abordat evoluția continuă a acestei tehnologii, determinată de avansările materialelor, tehnicile de fabricație și integrarea tehnologiilor inteligente. Viitorul promite și mai inteligente, conectate și mai eficiente cutii de viteze planetare, echipate cu sofisticare Monitorizarea stării and Capabilități IoT , împingând limitele de întreținere predictivă și optimizare operațională.

În esență, cutiile de viteze planetare sunt mult mai mult decât doar componente pentru reducerea vitezei sau înmulțirea cuplului; Sunt factori vitali de precizie, putere și eficiență într -o lume care se bazează din ce în ce mai mult de utilaje avansate. Deoarece industriile continuă să ceară performanțe mai mari în pachete mai mici și mai fiabile, ingeniozitatea și beneficiile cutiilor de viteze planetare vor asigura rolul lor indispensabil pentru deceniile următoare. Angajamentul nostru în calitate de producător de frunte este să continuăm inovarea, oferind soluții de cutia de viteză de ultimă oră care să răspundă nevoilor în evoluție ale clienților noștri și să conducă viitorul transmisiei de energie mecanică.
